A-MT系列4K高清数字混合矩阵

4K 高清数字矩阵

4K高清数字混合矩阵

A-MT系列4K高清数字混合矩阵

产品概述：

　　A-MT系列4K高清数字混合矩阵是一种支持多种格式信号输入和输出的矩阵切换器。产品采用插卡式设计方式，可以支持定制多路信号输入以及多路信号输出，兼容输入输出的板卡包括：HDMI, DVI格式。用户根据需求搭配输入输出卡，实现两种格式信号随意处理得功能，并进行高清转换。

　　A-MT系列4K高清数字混合矩阵是一款功能强大的矩阵切换器。它可以实现任意输入输出的随意切换，实现矩阵切换器的功能(Matrix Switcher)。

　　A-MT系列4K高清数字混合矩阵拥有简易的控制方式，可以通过机箱按键、红外遥控、可视化控制软件、中控控制，通讯控制接口支持RS-232串口和TCP-IP(选配)。设备通过机箱按键、红外遥控、可视化控制软件、第三方品牌的中控系统进行控制，其前面板的内置LCD都将显示出操作结果和工作状态。

　　A-MT系列4K高清数字混合矩阵为多信号环境提供一个完整的模块化处理器选择方案，比如控制中心，会议室，多媒体教室等等。

　　√、采用插卡式设计方式，用户可以自由选择或增减输入输出信号模块;

　　√、兼容HDMI, DVI信号格式;

　　√、接口带宽 3.4Gbps(总带宽 10.2Gbps)，支持最高分辨率： 3840x2160P@30;

　　√、支持EDID透传功能，通过矩阵可以识别显示设备EDID信号

　　√、支持 HDCP1.4 版本，具备杰出的安全和数字内容保护能力;

　　√、支持蓝光DVD或其它需要带HDCP解码的设备;

　　√、插卡支持热拔插，即插即用;

　　√、具有掉电记忆功能，带有断电现场保护功能;

　　√、标配机箱按键、红外遥控、RS-232串口、中控控制，可选配TCP-IP控制;

　　√、国际标准电源支持(100~240V 交流,50/60HZ)，安全认证;

型号技术规格		A-MT0808	A-MT1616
视频输入
输入	HDMI、DVI、VGA、3G-SDI可选
输入阻抗	50Ω
视频输出
输出	HDMI、DVI、VGA可选
输出阻抗	50Ω
视频信号
视频信号	HDMI、DVI、VGA
最大支持分辨率	38402160@30HZ,19201200@60HZ，1920*1080@60HZ，向下兼容
EDID管理	支持EDID透传功能
HDCP 管理	支持高带宽数码内容保护（HDCP）使用DVI1.0和HDMI1.4标准。
音频信号
数字音频	支持HDMI音频传输
控制部分
串行控制口	9针母RS-232连接器
红外远程遥控	默认红外远程遥控
前面板控制	按钮
协议	TCP/IP 通过控制 PTNET(可编程面板)
常规
电源	100VAC ~ 240VAC, 50/60Hz
温度	-20 ~ +70℃
湿度	10% ~ 90%
功耗	10W	25W	40W
机箱尺寸		长445x宽309x高88	长483x宽309x高133
产品重量		4.9Kg	6.75Kg

产品尺寸及图片

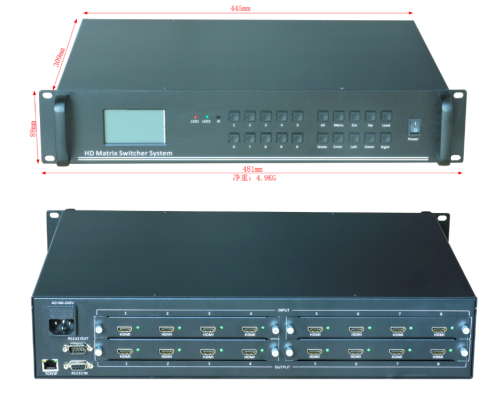

8x8混合矩切换器-标准2U工业机箱

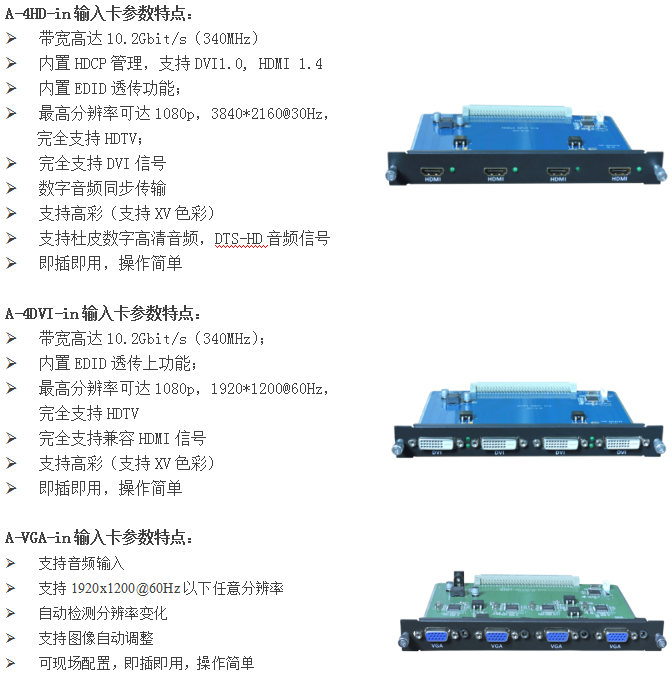

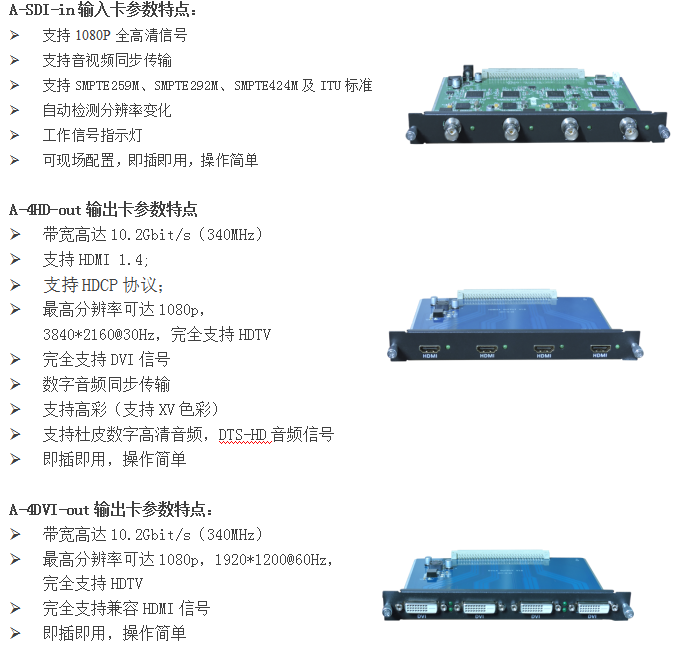

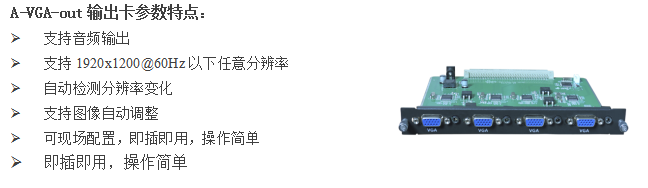

输入输出卡列表：

各种输入、输出卡详细参数
